YC001B (Répéteur DMX)-YC001B
Matériel : Communication bidirectionnelle (RDM)
Type : Entrée universelle, 120 V, 230 V et 277 V, 50 Hz/60 Hz
Fonction : 1. Isolé entre l'entrée et la sortie des données.
2. Interface de données avec protection contre les surtensions de haut niveau.
Taille : 3,622" (92 mm) de largeur x 2,087" (53 mm) de profondeur.
Caractéristiques du YC001B (répéteur DMX)
• Entrée universelle, 120 V, 230 V et 277 V, 50 Hz/60 Hz
• Communication bidirectionnelle (RDM)
• Isolé entre l'entrée et la sortie des données
• Interface de données avec protection contre les surtensions de haut niveau
• Indicateur LED bicolore pour la transmission de données

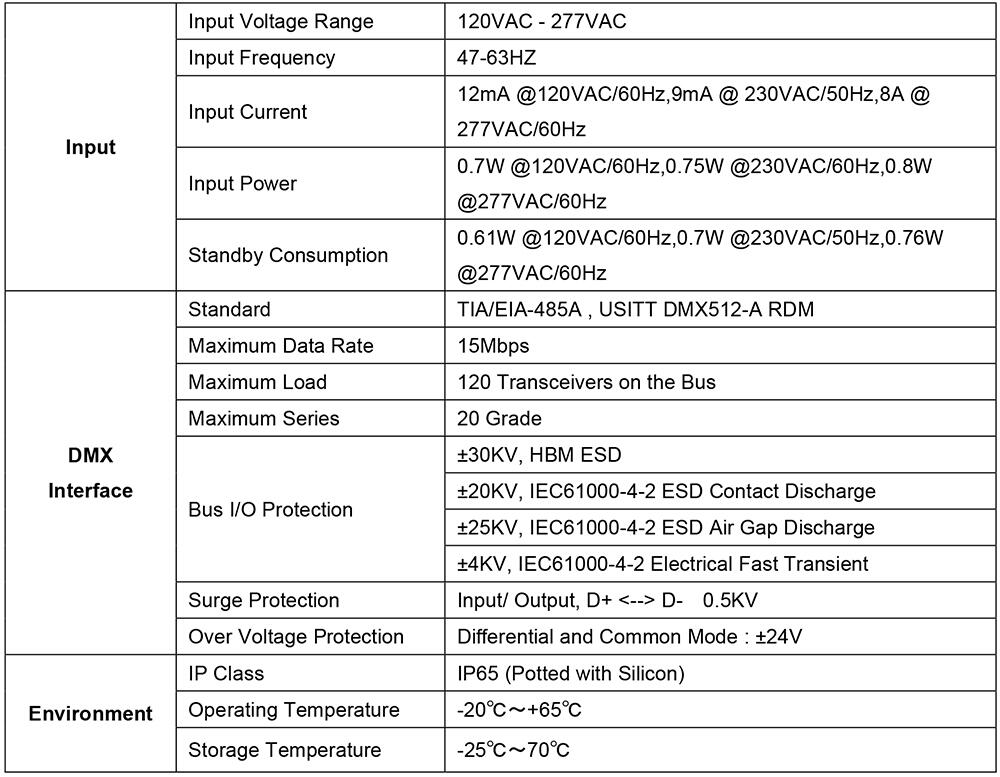

Caractéristiques électriques du YC001B (Répéteur DMX)
Dimensions du YC001B (répéteur DMX)

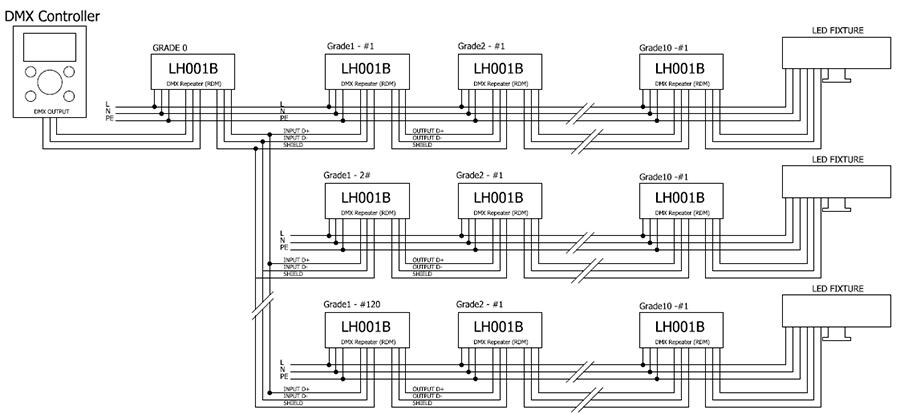

Schéma de câblage du répéteur DMX YC001B
Type 1
Type 2
Installation du YC001B (répéteur DMX)
• Boîte de jonction intégrée (carré de 4 po et profondeur de 2-1/8 po)
